Un Pequeño Transmisor de BLU



Hola a todos esta vez les traigo un pequeño transmisor de BLU ( banda lateral única ). Este TX (transmisor) lo tome de un viejo libro que conocí hace unos años atrás cuando era un radio escucha, en ese entonces solo tenia 15 años y el libro pertenecía a un radio aficionado amigo carlós fernandez LU8XDY, y por esas cosas que tiene la vida este libro cayó en mis manos 17 años después.

Un breve comentario sobre el transmisor:


EL transmisor esta diseñado para la banda de 20 Mts abarca una frecuencia de 14 Mhz hasta los 14.35 Mhz, tiene una frecuencia intermedia (fi) de 9 Mhz y el vfo varía de 5 Mhz a 5.35 Mhz. Con respecto a la etapa de potencia en estos momentos estoy viendo la posibilidad de armar un pequeño amplificador de 2 o 3 watios para alimentar un par de valvulas 6dq6 de un amplificador que me encuentro armando.


Circuito original de TX




Breve análisis del TX

El BFO esta constituido por Q1 y el cristal Y1, estos nos van a determinar la frecuencia del BFO y el trimer de 5/65 Pf nos permitirá corrernos de la frecuencia central del cristal ede 9 Mhz en unos 5 Khz aproximadamente. La señal generada la usaremos para atacar el modulador balanceado que se encuentra formado por los 4 diodos. El trimer de 5/65 Pf asociado a estos diodos nos ayudara a cancelar la portadora generada por el BFO, el mismo es desbalanceado al inyectar una señal de audio proveniente del amplificador operacional LM741. El preset de 1M ohm nos permitiría ajustar la ganancia de micrófono y asi darnos la aplificacion de audio necesaria para generar una señal de DBL ( doble banda lateral ) en el mezclador, L1 se encuentra sintonizado a 9 Mhz y nos sirve para transferir la señal de DBL hacia el amplificador de FI conformado por Q3, que envìa la señal a un filtro cuyo ancho de banda deberìa ser de 2,7 Khz teóricamente, en este caso el filtro tiene una banda pasante de 3,4 Khz el cual nos ayuda a anular una de las bandas laterales generadas en el mezclador para asì ser amplificada la restante por Q4 que esta asociado al circuito resonante formado por L3 y el capacitor de 100 Pf y asì mezclarla en el mosfet de doble compuerta Q5 con la señal proveniente del VFO (oscilador de frecuencia variable), obteniendo de dicha mezcla una señal de BLU de 14 Mhz ; esta se transfiere a la siguiente etapa a travès del transformador L4 sintonizado a la frecuencia generada. La señal obtenida es amplificada por Q5 y sintonizada por L5 para poder ser amplificada nuevamente por la etapa de potencia y asì trasladarla a nuestra antena.

El VFO

El oscilador de frecuencia variable està constituido por Q7, el circuito tanque (formado por L6 y los capacitores asociados), en este caso el capasitor de 100Pf, los trimers de 5/65Pf y el capacitor variable de 450Pf. Estos componentes nos determinaran la frecuencia de oscilacion con la finalidad de cubrir la banda deseada.La oscilacion se produce entre la base y el emisor de Q7 ya que existe una realimentacion formada por el divisor capacitivo constituido por los capacitores de 1Nf que une la base y el emisor a traves de la resistencia de 33 ohm.La señal generada es amplificada por Q8 esto nos sirve para evitar cargar el oscilador y darle la amplitud necesaria para inyectarla en el mezclador Q5.


En la siguiente foto pueden apreciar dos VFO uno con capacitor variable y otro con con diodo varactor , a ambos osciladores se le ha agregado un filtro pasa bajo estos son opcionales, como siempre hay que tener cuidado en la eleccion de los capacitores para evitar el corrimento de frecuencia devido a la temperatura, por lo tanto les recomiendo usar capacitores de coeficientes de temperatura nulo (NP0), de mica plata.



Modificaciones a nuestro TX


Filtro media celosía (lettice)



Al decidir armar este TX me vi con la dificultad en el armado del filtro ya que este lleva un cristal(Y2) de 27.215 Mhz y para (Y3) otro de 27.225 Mhz. Ud se preguntaran como es esto, según el autor estos cristales están cortados para resonar en el tercer armónico osea que su frecuencia fundamental esta en los 9 Mhz.

Un poco de matemáticas

Y2 27.215 Mhz / 3 = 9.0716 Mhz

Y3 27.225 Mhz / 3 = 9.0750 Mhz

Y1 27.205 Mhz / 3 = 9.0683 Mhz

Los cristales Y2 y Y3 están el el filtro y no oscilan, sino que resuenan pasivamente. Esto hace que aproximadamente la frecuencia de resonancia sea unos 3 KHz inferior a la frecuencia de oscilación, por lo que restando 3Khz a Y2 y Y3 obtenemos:


Y2 9.0716 Mhz - 3 Khz = 9.0686 Mhz

Y3 9.0750 Mhz - 3 Kkz = 9.0720 Mhz

Entonces el filtro nos dara un ancho de banda de:

Y3-Y2= 9.0720 Mhz - 9.0686 Mhz = 3.4 KHz

Estos cristales fueron escogidos de los canales 21, 22 y 20 de los equipos de banda ciudadana si algun lector los tiene puede usarlo tranquilamente, en verdad me gustaria tenerlo para probar el comportamiento del filtro.



Para saltear este obstaculo decidi modificar el transformador de rf L2, por el siguiente:




A modo de experimentacion he probado quitarle el bobinado a uno de estos transformadores de FI y sobre el nucleo bobine 12 vueltas de alambre esmaltado de diametro 0.2 mm para el primario y en el secundario 4 espiras del mismo alambre dandome una una bobina de 2.5 uh a 5.4uh cuando esta completamente roscado el nucleo. Un trabajo laborioso por cierto.


Al mismo tiempo reemplace el filtro de media celosia por uno del tipo escalera

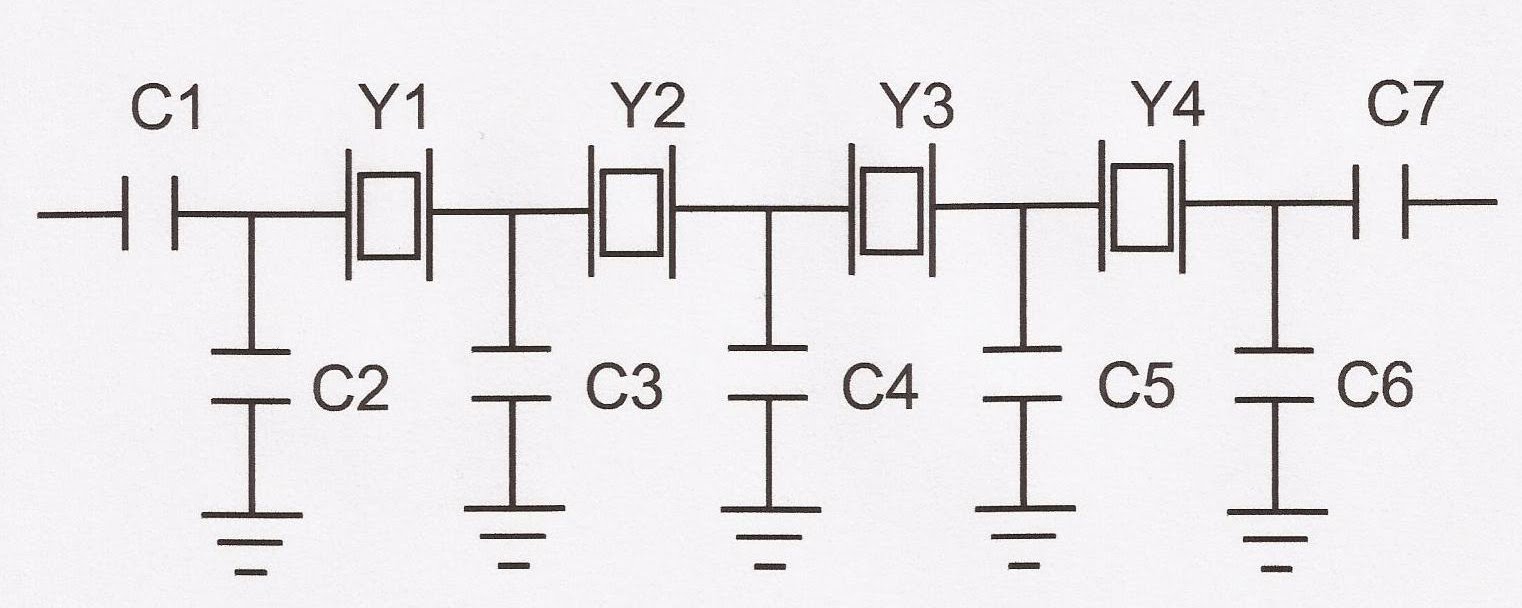

Componentes del filtro escalera o leader


C1 y C7 = 100Pf


C2 y C6 = 39 Pf


C3 y C5 = 90 Pf


C4 = 80 Pf


Y1 a Y4 = 9 Mhz


Bien ahora sabiendo lo que queria me quedaba solucionar el tema de los 4 transformadores de rf (L1, L2, L4, L5) y de las dos bobinas restantes (L3, L6). Ya que en el manual especifica que todas se montaron en una forma de 6mm de diametro con nucleo de ferrita roscable y blindaje y los bobinados se realizaron con alambre esmaltado de 0.3 mm de diametro.Como no tenia todo el material necesario para realizar estos tranformadores, decidi utilizar los tranformadores de Fi de los receptores de FM que se encuentran sintonizados a 10.7 Mhz estos tienen una inductancia cercana a los 2.7 uh y un capacitor de unos 82 Pf aproximadamente y los sintonice a 9 Mhz a L1,L2 y L3. Como se realiza esto? podemos colocar un capacitor de 30 Pf en paralelo con el capacitor de 82 Pf y obtener un valor de 112Pf; o retirar el capacitor de 82 Pf y reemplazarlo por un capacitor cercano a los 115 Pf.


Y para L4 y L5 es obligatorio retirar el capacitor de 82 Pf y colocar uno cercano a los 46 Pf; de esta forma tenemos nuestros transformadores de rf listos para usar



El transmisor se armo en dos pequeñas plaquetas perforadas de 5 cm por 10 cm, en una plaqueta mas chica se armo el filtro escalera y en una cuarta se coloco el VFO la cual se realizo a mano hace ya un tiempo atras.


En la parte derecha de la pantalla se puede apreciar el cristal del BFO al final, depues el preset de balance, le sigue el Lm741 junto al preset de ganancia de microfono y a su vez el trimer para anular la portadora ya casi al ultimo se observa L1 y L2; en la parte central se ve el filtro en escalera de 9 Mhz y por ultimo en la izquierda de la imagen vemos L3 el mezclador activo Q5, L4 y L5, si observan en detalle a la altura de Q5 se puede apreciar el conector para el VFO


Me voy despidiendo de todos ud.


Pronto publicare la etapa de potencia mas el ajuste del mismo


73.

sábado, 16 de abril de 2011

BFO 455 Khz

Hola a todos acá les presento un pequeño circuito para que lo prueben se trata de un  BFO (oscilador,  frecuencia, batido) con este simple oscilador podrán escuchar estaciones que trasmitan en banda lateral única por ejemplo radio aficionados, solo deberán acoplarlo a la antena de su receptor de AM o los que prefieran y se animen podrán conectarlo en el ultimo transformador de fi de sus receptores.
Este BFO tiene un poquito mas de diez años y aun funciona de maravillas.

Descripción del BFO

Este oscilador utiliza un transformador de FI de 455 Khz y así junto a Q1y demás componentes formar un oscilador tipo Hartley.

La configuración Hartley es posible gracias a la derivación  del transformador de FI este cubre un amplio rango al subir o bajar su núcleo de ferrita.

El oscilador se sintoniza durante su uso mediante R6 que varia la tensión aplicada a D1 y D2, estos son diodos de silicio comunes tipo 1N4001 o similares estos diodos van actuar como varactores, esto nos va a permitir una sintonia fina lo suficiente como para escuchar estaciones de telegrafía (CW) asi como emisiones de banda lateral única , (LSB,USB). El diodo zener fija la tensión del circuito en 6,8 volt asegurándonos una estabilidad razonable de la frecuencia.




circuito del BFO


Esta es una muestra de la señal generada por el BFO


El BFO se armo en una placa perforada y se añadió un separador, este ultimo no es necesario


Esta es la la mínima frecuencia generada


Esta es la frecucnecia máxima


Bueno espero que les haya gustado y se animen a armar este BFO, la próxima publicare un receptor de convercion directa que me ha acompañado muchos años

Este articulo se publico en la revista electrónica hoy en el año 1997.
