Atenuador 40 dB


Hola a todos esta vez les presento una herramienta sumamente útil y muy fácil de armar, con ella podremos realizar distintas mediciones sin estropear nuestros instrumentos.
Para medir una alta potencia a la salida de un transmisor o amplificador, o para poder observar la señal de salida en un osciloscopio o analizador de espectro, es necesario que la señal se atenué de acuerdo a los niveles de entrada de nuestros instrumento, a si mismo debemos asegurarnos  que el transmisor o amplificador vea la impedancia correcta a la salida. Y para esto se requiere un atenuador que funcione con tres puertos (entrada, salida y salida atenuada), todo esto debe mantener la impedancia correcta de 50 ohms.


Circuito del atenuador de 40 db



El circuito mostrado aquí se describió en la revista QST y en otros manuales de la ARRL.
Este atenuador, al estar bien calibrado se puede utilizar para realizar  mediciones de precisión en en un espectro de 0 a 500 Mhz. Sin embargo, si no es posible calibrar el capacitor, con seguridad se puede utilizar en el tramo de 0 a 50 MHz.


Atenuador de 40 db


En la imagen superior pueden ver el atenuador terminado. En los conectores SO-239 y de forma indistinta se colocan en un extremo el transmisor o amplificador y en el otro la carga fantasma, en el conector BNC se colocan nuestros instrumentos en mi caso lo he usado para medir potencias con el watimetro digital ya que este tiene como potencia máxima de entrada 1 watt.



Resistencias de 820 ohm y 50 ohm

Como pueden ver el atenuador se ha alojado en una cajita realizada con recortes de plaquetas vírgenes y  estas están soldada entre si en todo su interior, así mismo se han colocado tuercas para sujetar la tapa.
Para realizar el proyecto deberán realizarse de paciencia y obtener una buena cantidad de resistores de 820 ohm y seleccionar 3 de estos con los valores mas cercano a 820 y después armar según el diagrama la resistencia de 50 ohm puede reemplazarse por una de 47 ohm que es sumamente fácil de conseguir, con respecto al capacitor que se ve en el diagrama es solo un simple pedazo de alambre pegado en el cuerpo de la primera resistencia de 820 ohm, este sirve para darle al atenuador una respuesta plana de 0 a los 500 Mhz pero para esto necesitamos instrumental que muchas veces escapa al taller de un aficionado, por otro lado sin este capacitor se puede tenes una buena linealidad entre los 0 y 50 Mhz. Personalmente lo he probado en 144 Mhz y puedo decir que funciona satisfactoriamente para un uso de aficionado.



Atenuador Terminado

Bueno como siempre espero que este articulo le haya gustado y les sea practico para realizar mediciones en sus amplificadores o transmisores, hasta la próxima

73 y Dx LU3XAE

martes, 20 de septiembre de 2011

Frecuencimetros discretos


Hola colegas, hoy vamos a ver otro instrumento muy útil para todos los que nos dedicamos a la RF, esta ves vamos hablar del frecuencimetro un instrumento necesario a la hora de calibrar nuestros VFOs o BFOs ya que este nos permite observar la frecuencia de los mismo.

Generador de RF y Frecuencimetro

El frecuencimetro el cual les comento lo desarrollo Guillermo Necco LW3DYL  y se publico en la revista saber electrónica en el año 2002 Nro 185 Link: frecuencimetro digital LW3DYL, hasta ese momento para calibrar mis osciladores los llevaba hasta la casa de un radia aficionado amigo Carlos Fernandez LU8XDY y le pedía que me preste su equipo de radio yaesu FT747GX para poder ajustarlo y así calibre varios osciladores en ese tiempo.

Frecuencimetro LW3DYL
Este frecuencimetro tiene ya 9 años de funcionamiento y va desde 100 Khz hasta los 25 Mhz, para ser un instrumento casero su desempeño es muy bueno ademas de un ajuste sencillo.

Máxima frecuencia de conteo 25 Mhz
En la imagen siguiente pueden apreciar la placa con el adaptador de señal y reloj, ademas puede apreciarse el trimer de ajuste para llevar al cristal de 3.579.545 Hz a 3.580.000 Hz, como comente antes este ajuste lo realice con un equipo de radio, acercando un lazo de cable coaxil desde el equipo  a la placa el y este debe estar sintonizado en los 3,580.0 Khz en el modo de cw , debemos ajustar el trimer hasta no oir nada en el equipo así quedaría listo nuestro frecuencimetro

Placa con el adaptador de señal, reloj

Placa contadora y excitadora de display
Bueno hasta acá llego con la presentación de este instrumento, que me ha acompañado tantos años y me ha facilitado el trabajo, a los que decidan armarlo deje el link en le comienzo donde encontraran todos los datos para su construcción ademas de los layout para realizar las distintas placas, espero se animen y decidan armarlo.

Ahora bien les voy a presentar el otro frecuencimetro diseño del radio aficionado Francesco Morgantini IK3OIL, frecuencimetro pic, este nuevo instrumento lo arme a comienzo de año esta compuesto por un pic 16F84, este resulta muy fácil de armar. Ademas cuenta con otras prestaciones que lo hacen ideal para colocarlo en un equipo QRP, ya que suma el VFO a la IF, resta el VFO a la IF y por ultimo resta la IF al VFO, ademas se puede ampliar su rango de lectura ya que admite varios prescaler solo con la adición de un jumper.


Frecuencimetro de IK3OIL

Mi frecuencimetro de 2.4 Ghz




Este frecuencimetro lo he usado en el bitx20, y en verdad resulta espectacular ya que le da una apariencia de profesional el único inconveniente es que hay que blindar el frecuencimetro para no oír el conteo del mismo en el receptor
Como pueden apreciar en la siguiente imagen se configuro el frecuencimetro par una FI de 9 Mhz,  esta se  deberá sumar al VFO, en la imagen posterior se aprecia el VFO de 5 a 5.350 Mhz conectado al frecuencimetro dándonos la suma correspondiente 14,258 Mhz

frecuencimetro configurado a 9 Mhz

VFO + FI
Bueno colegas hasta acá mi humilde aporte de dos instrumentos sumamente útiles fáciles de realizar  y ajustar espero sea de su agrado, cualquier duda sobre su ajuste no duden en ralizarla.

73 y DX






sábado, 17 de septiembre de 2011

El Watimetro

Hola a todos, como sabrán hemos ajustado el amplificador final del bitx20, para ello usamos: una carga fantasma, el watimetro, amperimetro y el osciloscopio. Pero, que pasa si recién estamos comenzando y no disponemos de este instrumental?, como mido la potencia que desarrolla nuestro amplificador?. Una forma sencilla seria colocar una lampara en la salida de nuestro amplificador, esto nos daría una visión de lo que sucede. Esto tiene sus defectos, ya que la lampara usada no presenta la impedancia necesaria para que nuestro amplificador desarrolle toda su potencia, ademas la resistencia del filamento disminuye con el aumento de la temperatura. Por este motivo les propongo los siguientes circuitos:

watimetros
Como verán son circuitos muy fáciles de armar. Para el que disponga de un instrumento de aguja como ser  un tester en desuso puede usarlo sin inconveniente. El funcionamiento del mismo es sencillo, la resistencia de 50 ohm sirve para simular nuestra antena y adapta la impedancia de salida de nuestra amplificador para desarrollar toda su potencia sobre esta. El diodo rectifica la señal alterna de RF convirtiéndola en una tensión de CC y,  por ultimo, el capacitor se carga para mantener un voltaje constante.

watimetro sencillo
Una vez armado nuestro watimetro sencillo vamos a probarlo, para que todos entiendan su uso, procedí a  medir una potencia de 10 w de RF con mi watimetro construido en casa, ver imagen. Este nos muestra la potencia que se desarrolla sobre la carga fantasma en distintos parametros: en watt, dBm y el voltaje pico a pico sobre la carga. Ademas cuenta con otras funciones útiles para el desarrollo de nuestro hoby. Para quien desee armarlo vea el siguiente link, watimetro digital. Si alguien necesita el pic 16f876 ya programado junto con al AD8307 no dude en consultarme.

watimetro digital
Siguiendo con el tema,  y ya teniendo todo en su lugar, procedemos a conectar nuestro watimetro sencillo y observamos el valor de la tensión en nuestro voltimetro digital. Como pueden apreciar en la imagen el voltaje se encuentra a la mitad del valor que nos muestra en la imagen anterior. A que se debe esto? esto se debe a que nuestro watimetro solo nos muestra la tensión pico sobre la carga.

tension pico sobre la carga fantasma de 50 ohm
Para obtener la potencia real sobre nuestra carga fantasma vamos a usar la siguiente formula W=VxV/50, remitiéndonos a la fotografía anterior podemos ver que el voltaje es de 22, 3 Vpp, entonces aplicamos la formula W=22,3x 22.3/50= 9.94 W de RF, ahora es el turno de nuestro watimetro sencillo. Como vemos, la tensión sobre la carga es de 11.05Vp; a esto lo multiplicamos por 2 y obtenemos  22.1 Vpp y ahora aplicamos la formula descripta anteriormente W=22.1x22.1/50=9.76 W. Como pueden ver es bastante aproximado al valor de mi watimetro digital.
Pero acá no se termina la cosa, al tratar de medir potencias del orden de 1 wat observe un pequeño error que detallo a continuación; como pueden ver  he ajustado el amplificador para entregar una baja potencia.


1watt
Según la formula anterior la potencia se determina asi W=7.07x7.07/50=0.999 W. Bien hasta acá esta todo sin cambio alguno, ahora pasemos a nuestro watimetro sencillo,  veamos las mediciones arrojadas.

medición de 1 W con el watimetro sencillo
Ahora vamos a aplicar nuestra formula nuevamente. No olvidemos multiplicar los 2.84Vp por 2 = 5.68Vpp, entonces si aplicamos la formula W=5.68x5.68/50=0.64W, como vemos nos están faltando 400mW, pero esto no es tan así , acá no hemos tenido en cuenta el umbral de conducción del diodo 1N4148 que en este caso es de 0.7V por ser de silicio, ahora vamos a aplicar la formula nuevamente, sumando los 0,7V . Entonces quedaría así:  2.84+0.7= 3.54Vp, a esto lo multiplicamos por 2 = 7.08Vpp. Ahora  si estamos en condiciones de desarrollar la fórmula mencionada W=7.08x7.08/50= 1W, como vemos hemos corregido el error mencionado anteriormente.

Como comentario final puedo decir que es muy practico este vatimetro y muy fácil de armar el único inconveniente es el realizar los cálculos de corrección al medir baja potencia. Espero les sea útil mi propuesta.

73 y Dx









viernes, 16 de septiembre de 2011

BITX 20 AJUSTE DEL AMPLIFICADOR LINEAL

Hola a todos hace ya un tiempo que no escribo nada, debido a la falta de tiempo, veremos si en lo que queda del año publicamos algunos circuitos para nuestro hoby.

Esta vez vamos a ver como se ajusta el amplificador final del bitx 20, conocido equipo desarrollado por Ashhar Farhan VU2ESE, http://www.phonestack.com/farhan/bitx.html, en estos meses he estado trabajando en este equipo ya esta casi listo, solo falta montarlo en un gabinete y darle el acabado final, pronto publicare detalles de su construcción.


Vamos a ver el amplificador


Diagrama del amplificador



Amplificador lineal BITX20


Bueno como vemos el amplificador utiliza un 2N2118 como pre amplificador trabajando en clase A, luego sigue el fet IRF510 como amplificador, para el ajuste vamos a necesitar una señal de 1 Vpp a la entrada, como en mi generador solo entrega 200 mVpp opte por realizar el amplificador  de salida del bitx como pueden ver en las siguiente imágenes.



Esquema del amplificador




 Circuito en la practica



Bien ahora solo basta conectar nuestro generador de RF a nuestro pre. Como pueden ver este genera un poco mas de 1Vpp, en la imagen se a ajustado al valor mencionado.


1 Vpp



Señal de 14.173 Khz


Este circuito funciona muy bien entre los 6,5 Mhz y los 20 Mhz, por lo que pienso usarlo en otros proyectos. Siguiendo con el tema y teniendo lo necesario para el ajuste procedemos de la siguiente manera: ajustamos el preset  de 10K al máximo  y conectamos nuestra carga fantasma al amplificador. Para los que no cuenten con un osciloscopio  podrán conectar un amperimetro en la fuente de alimentación  y observar el consumo del amplificador, este debe estar cercano a los 120 mA con una tensión de 13.8 V.



Amplificador sin consumo
Ahora teniendo todo conectado podemos variar el preset de 10K y ver como va aumentando la potencia y el consumo del mismo. En mi caso he usado como transistor IRF522 como amplificador, obteniendo una potencia de unos 6 W con un consumo de unos 360 mA; también puede obtenerse 10 W a unos 466 mA.


Consumo del amplificador
La señal es perfectamente sinusoidal a la salida del amplificador, siempre que mantengamos los valores de cc en el rango mencionado,  si observamos un aumento de potencia es por que nuestro amplificador comenzó a oscilar cosa que debemos corregir variando el preset y disminuyendo la potencia del mismo. En la siguiente imagen pueden ver el amplificador ajustado para entregar unos 8 W con un consumo de 420 mA  abajo pueden ver la señal tomada con el osciloscopio con una punta atenuadora por 10 y en la escala de 1 Volt por división .


Amplificador ajustado a 8 W


1 volt/div con punta atenuadora por 10


Con esto queda nuestro amplificador listo para usar en cualquier equipo QRP, en mi caso para terminar el bitx20, este amplificador es fácil de armar y ajustar, pienso que puede usarse en otras bandas solo modificando el filtro de salida, aun queda mas por experimentar con este amplificador por lo que leí puede entregar mas potencia pero hay que realizar modificaciones en el filtro para adaptar impedancias entre el transistor y la antena.

En las siguiente fotos pueden ver el amplificador modulado en amplitud con el generador de Rf ya que posee  una salida de AM para mi gusto la veo medio deforme a la señal modulante interna.
Como practica pueden ver como disminuye a la mitad la potencia del amplificador esto se debe al tipo de modulación ya que en AM se transmite ambas bandas laterales y la portadora.

señal de AM

Potencia del amplificador modulado en amplitud


Bueno me despido de todos ustedes y espero haya sido de su agrado el articulo, pronto publicare una sonda de RF para los lectores que no disponen de instrumental.

73 y DX







viernes, 10 de junio de 2011

AMPLIFICADOR PARA LA BANDA DE 2 Mts

Hola a todos

Esta vez les traigo un amplificador para la banda de 2 Mts (144 Mhz a 148 Mhz ), en si el autor establece un rango de 140 Mhz a 175 Mhz personalmente no lo probé en todo este espectro.
Este amplificador puede entregar 25 watt con una excitación de 5 watt en la entrada, el amplificador se alimenta con 13,8 volt y tiene un consumo cercano a los 3 amperes.



El amplificador propuesto es muy fácil de armar y ajustar, el ajuste con instrumental seria lo ideal, yo recomiendo usar por lo menos un roimetro junto a una carga fantasma de 50 ohm.
Si no disponemos de estos podemos usar nuestro handy junto a un amperimetro conectado en la alimentación y ajustar los trimers junto a l2 hasta observar un aumento en el consumo luego proceder a ajustar los trimers en la entrada hasta obtener una corriente de 3 amperes.
Una recomendación a la salida es preferible usar trimers grandes tipo arcor, ya que durante el ajuste se me quemo un trimer de los pequeños.




Amplificador durante el ajuste

Observen el detalle de los trimers en la salida del amplificador, primero use trimers pequeños tanto en la entrada como en la salida y durante el ajuste a la salida pude ver como se fundía el mismo, por este motivo lo reemplace, aun me falta remplazar el que va conectado a la antena pero la dificultad de conseguir estos componentes en mi ciudad me ha obligado dejarlo como esta.





Amplificador ajustado

Por ultimo pueden ver la potencia que entrega el amplificador ajustado a 144.5 Mhz.
Para mi la potencia es un poco mas alta ya que mis instrumentos de medición son caseros y no están calibrado con una señal de referencia precisa.
Aun me queda por terminar el circuito de conmutación ya que pienso emplearlo con el handy ni bien lo tenga terminado lo publico para todos ustedes.

El articulo se tomo del siguiente link: http://mufari.wordpress.com/2009/10/...er-25-w-c1946/

73 y Dx LU3XAE

viernes, 20 de mayo de 2011

ANTENA FANTASMA O ( DUMMY LOAD )


Hola a todos!

Hoy les comentare sobre la antena fantasma o dummy load, esta es muy útil a la hora de comprobar la etapa final de nuestros equipos de radio o amplificadores de RF antes de conectarla a nuestra antena. Esta antena fantasma o de carga convierte toda la emisión de RF en calor. Esta es de muy fácil construcción ya que se compone de una o varias resistencias conectadas en serie o paralelo, así mismo se pueden conectar en serie paralelo como en mi caso y llevarla a 50 ohomios.
La única precaución que debemos tener es el de no usar resistencias bobinadas en alambre ya que estas tienen una inductancia muy alta y nos complicaría el ajuste de nuestros equipos.

Ya que solo estoy trabajando con equipos QRP decidí montar 8 Resistencias de 100 ohm por 2 watt conectadas en en serie paralelo obteniendo una resistencia de 50 ohm por 16 watt otra posibilidad es el conectar 44 resistencias de 2200 ohm por 2 watt en paralelo para obtener una resistencia de 50 ohm por 88 watt.

En esta foto pueden observar la conexión de las resistencias

En esta otra ya esta terminada la antena fantasma

Ajuste de roimetro usando la antena fantasma

Espero sea de utilidad para todos, si desean realizar comentarios serán bienvenidos.

Componentes:

8 Resistencias de 100 ohm por 2 watt

1 Conector bnc o el que dispongas


sábado, 30 de abril de 2011

Un Pequeño Transmisor de BLU



Hola a todos esta vez les traigo un pequeño transmisor de BLU ( banda lateral única ). Este TX (transmisor) lo tome de un viejo libro que conocí hace unos años atrás cuando era un radio escucha, en ese entonces solo tenia 15 años y el libro pertenecía a un radio aficionado amigo carlós fernandez LU8XDY, y por esas cosas que tiene la vida este libro cayó en mis manos 17 años después.

Un breve comentario sobre el transmisor:


EL transmisor esta diseñado para la banda de 20 Mts abarca una frecuencia de 14 Mhz hasta los 14.35 Mhz, tiene una frecuencia intermedia (fi) de 9 Mhz y el vfo varía de 5 Mhz a 5.35 Mhz. Con respecto a la etapa de potencia en estos momentos estoy viendo la posibilidad de armar un pequeño amplificador de 2 o 3 watios para alimentar un par de valvulas 6dq6 de un amplificador que me encuentro armando.


Circuito original de TX




Breve análisis del TX

El BFO esta constituido por Q1 y el cristal Y1, estos nos van a determinar la frecuencia del BFO y el trimer de 5/65 Pf nos permitirá corrernos de la frecuencia central del cristal ede 9 Mhz en unos 5 Khz aproximadamente. La señal generada la usaremos para atacar el modulador balanceado que se encuentra formado por los 4 diodos. El trimer de 5/65 Pf asociado a estos diodos nos ayudara a cancelar la portadora generada por el BFO, el mismo es desbalanceado al inyectar una señal de audio proveniente del amplificador operacional LM741. El preset de 1M ohm nos permitiría ajustar la ganancia de micrófono y asi darnos la aplificacion de audio necesaria para generar una señal de DBL ( doble banda lateral ) en el mezclador, L1 se encuentra sintonizado a 9 Mhz y nos sirve para transferir la señal de DBL hacia el amplificador de FI conformado por Q3, que envìa la señal a un filtro cuyo ancho de banda deberìa ser de 2,7 Khz teóricamente, en este caso el filtro tiene una banda pasante de 3,4 Khz el cual nos ayuda a anular una de las bandas laterales generadas en el mezclador para asì ser amplificada la restante por Q4 que esta asociado al circuito resonante formado por L3 y el capacitor de 100 Pf y asì mezclarla en el mosfet de doble compuerta Q5 con la señal proveniente del VFO (oscilador de frecuencia variable), obteniendo de dicha mezcla una señal de BLU de 14 Mhz ; esta se transfiere a la siguiente etapa a travès del transformador L4 sintonizado a la frecuencia generada. La señal obtenida es amplificada por Q5 y sintonizada por L5 para poder ser amplificada nuevamente por la etapa de potencia y asì trasladarla a nuestra antena.

El VFO

El oscilador de frecuencia variable està constituido por Q7, el circuito tanque (formado por L6 y los capacitores asociados), en este caso el capasitor de 100Pf, los trimers de 5/65Pf y el capacitor variable de 450Pf. Estos componentes nos determinaran la frecuencia de oscilacion con la finalidad de cubrir la banda deseada.La oscilacion se produce entre la base y el emisor de Q7 ya que existe una realimentacion formada por el divisor capacitivo constituido por los capacitores de 1Nf que une la base y el emisor a traves de la resistencia de 33 ohm.La señal generada es amplificada por Q8 esto nos sirve para evitar cargar el oscilador y darle la amplitud necesaria para inyectarla en el mezclador Q5.

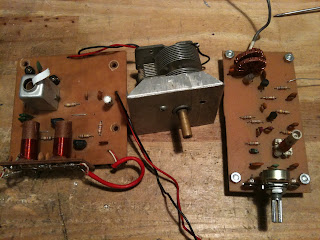

En la siguiente foto pueden apreciar dos VFO uno con capacitor variable y otro con con diodo varactor , a ambos osciladores se le ha agregado un filtro pasa bajo estos son opcionales, como siempre hay que tener cuidado en la eleccion de los capacitores para evitar el corrimento de frecuencia devido a la temperatura, por lo tanto les recomiendo usar capacitores de coeficientes de temperatura nulo (NP0), de mica plata.



Modificaciones a nuestro TX


Filtro media celosía (lettice)



Al decidir armar este TX me vi con la dificultad en el armado del filtro ya que este lleva un cristal(Y2) de 27.215 Mhz y para (Y3) otro de 27.225 Mhz. Ud se preguntaran como es esto, según el autor estos cristales están cortados para resonar en el tercer armónico osea que su frecuencia fundamental esta en los 9 Mhz.

Un poco de matemáticas

Y2 27.215 Mhz / 3 = 9.0716 Mhz

Y3 27.225 Mhz / 3 = 9.0750 Mhz

Y1 27.205 Mhz / 3 = 9.0683 Mhz

Los cristales Y2 y Y3 están el el filtro y no oscilan, sino que resuenan pasivamente. Esto hace que aproximadamente la frecuencia de resonancia sea unos 3 KHz inferior a la frecuencia de oscilación, por lo que restando 3Khz a Y2 y Y3 obtenemos:


Y2 9.0716 Mhz - 3 Khz = 9.0686 Mhz

Y3 9.0750 Mhz - 3 Kkz = 9.0720 Mhz

Entonces el filtro nos dara un ancho de banda de:

Y3-Y2= 9.0720 Mhz - 9.0686 Mhz = 3.4 KHz

Estos cristales fueron escogidos de los canales 21, 22 y 20 de los equipos de banda ciudadana si algun lector los tiene puede usarlo tranquilamente, en verdad me gustaria tenerlo para probar el comportamiento del filtro.



Para saltear este obstaculo decidi modificar el transformador de rf L2, por el siguiente:




A modo de experimentacion he probado quitarle el bobinado a uno de estos transformadores de FI y sobre el nucleo bobine 12 vueltas de alambre esmaltado de diametro 0.2 mm para el primario y en el secundario 4 espiras del mismo alambre dandome una una bobina de 2.5 uh a 5.4uh cuando esta completamente roscado el nucleo. Un trabajo laborioso por cierto.


Al mismo tiempo reemplace el filtro de media celosia por uno del tipo escalera


Componentes del filtro escalera o leader


C1 y C7 = 100Pf


C2 y C6 = 39 Pf


C3 y C5 = 90 Pf


C4 = 80 Pf


Y1 a Y4 = 9 Mhz


Bien ahora sabiendo lo que queria me quedaba solucionar el tema de los 4 transformadores de rf (L1, L2, L4, L5) y de las dos bobinas restantes (L3, L6). Ya que en el manual especifica que todas se montaron en una forma de 6mm de diametro con nucleo de ferrita roscable y blindaje y los bobinados se realizaron con alambre esmaltado de 0.3 mm de diametro.Como no tenia todo el material necesario para realizar estos tranformadores, decidi utilizar los tranformadores de Fi de los receptores de FM que se encuentran sintonizados a 10.7 Mhz estos tienen una inductancia cercana a los 2.7 uh y un capacitor de unos 82 Pf aproximadamente y los sintonice a 9 Mhz a L1,L2 y L3. Como se realiza esto? podemos colocar un capacitor de 30 Pf en paralelo con el capacitor de 82 Pf y obtener un valor de 112Pf; o retirar el capacitor de 82 Pf y reemplazarlo por un capacitor cercano a los 115 Pf.


Y para L4 y L5 es obligatorio retirar el capacitor de 82 Pf y colocar uno cercano a los 46 Pf; de esta forma tenemos nuestros transformadores de rf listos para usar



El transmisor se armo en dos pequeñas plaquetas perforadas de 5 cm por 10 cm, en una plaqueta mas chica se armo el filtro escalera y en una cuarta se coloco el VFO la cual se realizo a mano hace ya un tiempo atras.


En la parte derecha de la pantalla se puede apreciar el cristal del BFO al final, depues el preset de balance, le sigue el Lm741 junto al preset de ganancia de microfono y a su vez el trimer para anular la portadora ya casi al ultimo se observa L1 y L2; en la parte central se ve el filtro en escalera de 9 Mhz y por ultimo en la izquierda de la imagen vemos L3 el mezclador activo Q5, L4 y L5, si observan en detalle a la altura de Q5 se puede apreciar el conector para el VFO


Me voy despidiendo de todos ud.


Pronto publicare la etapa de potencia mas el ajuste del mismo


73.

sábado, 16 de abril de 2011

BFO 455 Khz

Hola a todos acá les presento un pequeño circuito para que lo prueben se trata de un  BFO (oscilador,  frecuencia, batido) con este simple oscilador podrán escuchar estaciones que trasmitan en banda lateral única por ejemplo radio aficionados, solo deberán acoplarlo a la antena de su receptor de AM o los que prefieran y se animen podrán conectarlo en el ultimo transformador de fi de sus receptores.
Este BFO tiene un poquito mas de diez años y aun funciona de maravillas.

Descripción del BFO

Este oscilador utiliza un transformador de FI de 455 Khz y así junto a Q1y demás componentes formar un oscilador tipo Hartley.

La configuración Hartley es posible gracias a la derivación  del transformador de FI este cubre un amplio rango al subir o bajar su núcleo de ferrita.

El oscilador se sintoniza durante su uso mediante R6 que varia la tensión aplicada a D1 y D2, estos son diodos de silicio comunes tipo 1N4001 o similares estos diodos van actuar como varactores, esto nos va a permitir una sintonia fina lo suficiente como para escuchar estaciones de telegrafía (CW) asi como emisiones de banda lateral única , (LSB,USB). El diodo zener fija la tensión del circuito en 6,8 volt asegurándonos una estabilidad razonable de la frecuencia.




circuito del BFO


Esta es una muestra de la señal generada por el BFO


El BFO se armo en una placa perforada y se añadió un separador, este ultimo no es necesario


Esta es la la mínima frecuencia generada


Esta es la frecucnecia máxima


Bueno espero que les haya gustado y se animen a armar este BFO, la próxima publicare un receptor de convercion directa que me ha acompañado muchos años

Este articulo se publico en la revista electrónica hoy en el año 1997.
